Compuertas Lógicas y sus Tablas de la Verdad

-

¿Qué son las Compuertas Lógicas?

     Las compuertas lógicas son uno de los componentes principales dentro de la electrónica digital, y esto se debe a que se caracterizan por representar un valor de verdadero o uno de falso en su salida. A pesar de que solo representan dos valores, estos dispositivos son capaces de realizar diferentes operaciones lógicas, como; multiplicar, sumar, negar, afirmar, incluir o excluir. Todo depende de que tipo de compuerta se este utilizando.


Tablas de verdad de las Compuerta Lógicas

     Las tablas de verdad son una herramienta que se utiliza para conocer previamente el comportamiento de una compuerta lógica, en palabras sencillas, estas tablas representan todas las combinaciones  que pueden tener los circuitos en sus entradas y el valor que toma la salida en cada caso.


Tipos de Compuertas Lógicas

     Dentro de los tipos de compuertas podemos encontrar diferentes tipos, y cada una representa una operación lógica:


Compuerta AND


     El funcionamiento de esta compuerta es el de todo o nada, ya que solo funciona cuando sus dos entradas tienen un nivel alto. A esta compuerta también se le puede conocer como multiplicadora, debido a que su funcionamiento es idéntico al de las multiplicaciones de números binarios.

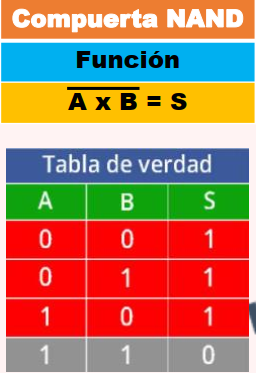

Compuerta NAND

El funcionamiento de esta compuerta es prácticamente la negación de una AND, ya que funciona de manera inversa, es decir, cuando sus entradas tienen un nivel alto no funciona y cuando existe cualquier otra combinación se activa.





Compuerta OR

     El funcionamiento de este dispositivo hace referencia a una suma de números binarios y es bastante sencillo de comprender, ya que esta compuerta se activa con tan solo tener una señal alta en cualquiera de sus entradas.

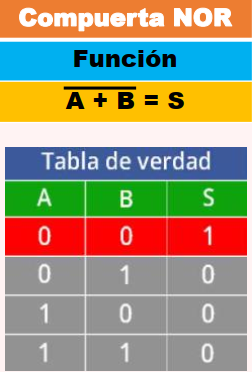

Compuerta NOR

     Esta compuerta es la negación de la OR, es decir que, funciona a la inversa, cuando una de sus entradas esta activa la compuerta manda una señal baja en su salida.



Compuerta XOR

     Esta es una de las compuertas con complejas de utilizar, ya que su salida solo se activa cuando sus entradas son diferentes. Por ejemplo A=1 y B=0. También se le conoce como compuerta OR exclusiva.

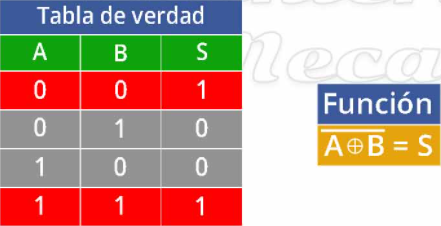

Compuerta XNOR
    Esta compuerta es la negación de la XOR. su salida se activa solo en condiciones especificas, cuando todas sus entradas están en 0 o en 1.




Compuerta NOT

     Esta compuerta básicamente es un inversor, solo tiene una entrada, si en la entrada tenemos un estado alto la salida lo invierte y lo convierte a bajo.

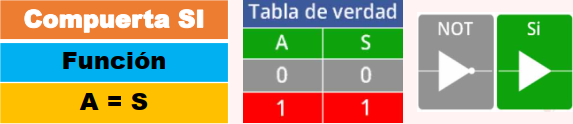

Compuerta SI

     Esta compuerta sirve como protección para elementos de mayor valor, ya que la entrada es igual a la salida.
